Corsair Performance Pro 256GB, massima espressione del controller Marvell - Corsair Performance Pro: Il controller Marvell

Indice articoli




Corsair Performance Pro: Il controller Marvell

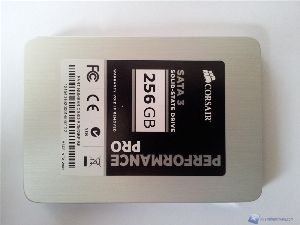

Per poter aprire il Corsair Performance Pro basterà rimuovere 4 viti presenti lateralmente sulla scocca, la rimozione di due di queste viti prevede la precedente rottura di due sigilli di garanzia, pertanto una volta aperto la garanzia decade.


PPro-2

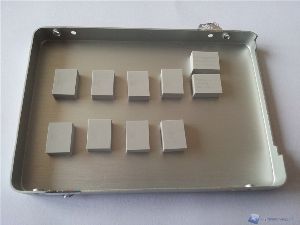

Una volta aperta la scocca, si nota subito un interessante particolare, la cover superiore presente dei pad termici molto spessi, più che una funzione di mantenimento delle temperature i pad termici servono per proteggere i chip da urti e cadute.

PPro-12

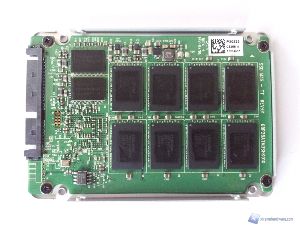

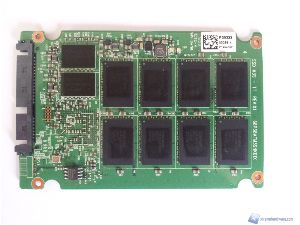

Sul PCB sono facilmente identificabili gli 8 moduli di memoria NAND Flash da 32GB ciascuno per un totale quindi di  256GB, i moduli sono prodotti da Toshiba. lateralmente sono presenti due chip di memoria DRAM DDR3 prodotti da NANYA dedicati alla cache, ogni modulo è di 256MB per un totale di 512MB.

PPro-18PPro-8 PPro-9

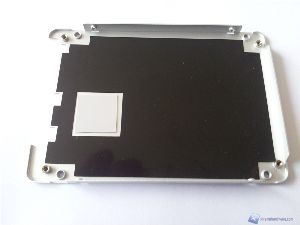

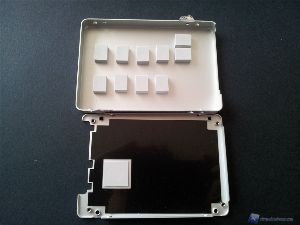

Rimuovendo altre quattro viti sarà possibile rimuovere il PCB dalla cover inferiore, anche quest'ultima presenta un pad termico in corrispondenza del chip Marvell.

PPro-13  PPro-14  PPro-15

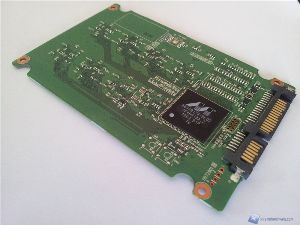

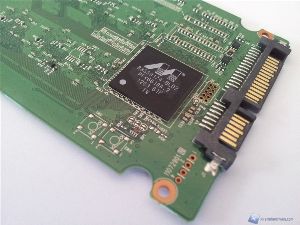

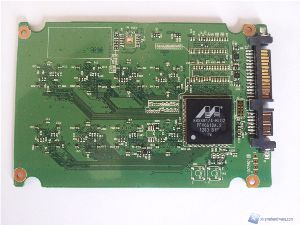

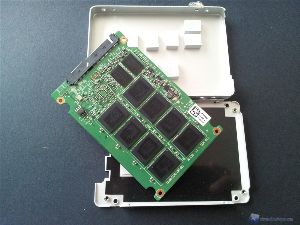

Il chip Marvell utilizzato è una versione leggermente migliorata di quello utilizzato in molti SSD di altre marche, il chip riporta la sigla 88SS9174-BKK2.

PPro-7  PPro-10  PPro-11  PPro-16
