Passiamo ad analizzare la scheda madre. La ASUS ROG Strix B360-F Gaming mostra sin dal primo momento un design rinnovato e caratterizzante diversi nuovi modelli di fascia media. Il nuovo design aggressivo e accattivante è dato da un PCB Matte Black serigrafato diverse volte con la scritta a richiamare la Republic of Gamers e la serie ASUS ROG. E’ una soluzione molto interessante che rende l’aspetto di personalizzazione valido. La ASUS ROG Strix B360-F Gaming offre un classico Form Factor ATX e dunque valido per la stragrande maggioranza dei case in circolazione.
Iniziamo ora dalla zona socket. Possiamo osservare come la ASUS ROG Strix B360-F Gaming sia stata dotata di una cover in plastica che sormonta le porte I/O. Questa è stata dotata anche di un piccolo PCB che ci permetterà di gestire l’illuminazione RGB tramite il relativo programma ASUS AURA.
Dettaglio cover e logo ROG con relativa striscia.
A seguire vi mostriamo il dettaglio interno della cover.
E il dettaglio della ASUS ROG Strix B360-F Gaming senza cover.
La zona socket si caratterizza per la presenza di due classici heatsink in alluminio di colore grigio scuro non collegati tra di loro da alcuna heatpipe. Questi hanno un design che segue perfettamente quello del PCB e quello complessivo della scheda madre.
Svitate le quattro viti a tenere i due heatsink potremo accedere finalmente e meglio al circuito di alimentazione della ASUS ROG Strix B360-F Gaming. La sezione di alimentazione della ASUS ROG Strix B360-F Gaming ha un design 8+1 fasi e controllato da un controller digitale PWM ASP1400CTB. Il circuito si caratterizza anche per la presenza di MOSFETS ON Semiconductor NTMFS 4C06N e 4C10N, corpi in ferrite da 60A e condensatori 10K Black Metallic allo stato solido.
Dettaglio controller
Dettaglio MOSFETS
Troviamo come sempre un connettore di alimentazione 8 Pin EPS in alto a sinistra.
Il classico 24 Pin ATX a destra con a lato l’Header USB 3.0 per il cavo proveniente dal case.
Nella stessa zona troviamo i classici 4 slot di RAM DDR4. La frequenza massima certificata e supportata è di 2666 MHz mentre nel BIOS troveremo la stratosferica frequenza di 8533 MHz come massimo valore.

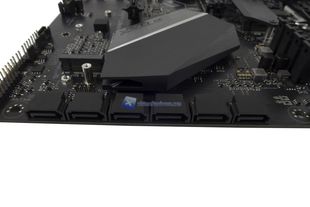

Ora proseguendo sul lato destro troviamo sei porte SATA non accoppiati come troviamo spesso su altri modelli.

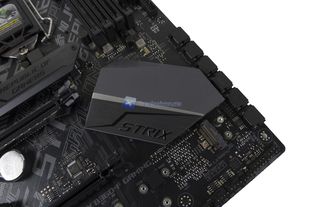

Dall’alto possiamo dare uno sguardo al dissipatore sempre in alluminio adibito alla dissipazione del PCH B360. Design che segue lo stile della scheda madre. Quest’ultimo non è retroilluminato in alcuna maniera.

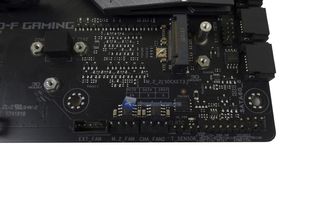

L’angolo destro ci inizia a mostrare i soliti Header per poter collegare le porte e cavo frontali del case.
A seguire gli altri Header per le USB, strisce RGB e così via.
Il lato sinistro mostra invece il classico circuito audio SupremeFX dedicato con relativa Trace Path.

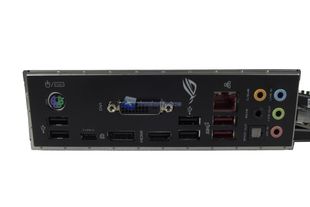

Salendo arriviamo invece alle porte I/O posteriori. Il retro della ASUS ROG Strix B360-F Gaming è dotato delle seguenti porte:
- 4x USB 2.0
- 1 x USB 3.1 Gen 2 USB Type-C (Porta Nera)
- 2 x USB 3.1 Gen 2 Type-A (Porte Rosse)
- 1x Display Port
- 1x HDMI
- 1x DVI-D
- 1x LAN (RJ45)
- 1x Optical S/PDIF out
- 5x Jack 3.5 mm placcati oro
E’ possibile inoltre osservare come la ASUS ROG Strix B360-F Gaming adotti l’I/O Shield integrato come visto anche in altri modelli anche di fascia alta. Ciò agevola di molto l’installazione nel case.
Dal retro passiamo al centro del PCB della scheda madre dove troviamo:
- 2x Slot PCI-E x16 con SafeSlot (con un rinforzo in metallo dello slot PCI-E)
- 3x Slot PCI-E x4 privo di SafeSlot (Nero)
- 2x Slot M.2 2280 (Superiore con Heatsink)
Dettaglio Slot M.2
Vi mostriamo a seguire il dettaglio del PCB serigrafato. Il retro mostra al meglio il design accattivante che la B360-F Gaming possiede.

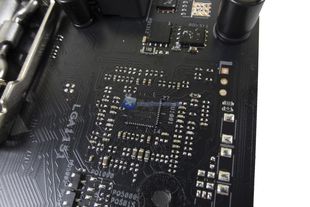

A seguire alcuni dei chip di gestione e controllo presenti sulla ASUS ROG Strix B360-F Gaming.
Chip ASMedia ASM1480 per ripartire le linee PCI-E.
Chip TPU KB3724QB per i profili TPU I e TPU II nel BIOS.
Chip Nuvoton NCT6796D per sensori Temperatura.
Chip Intel LAN Gigabit I219V.

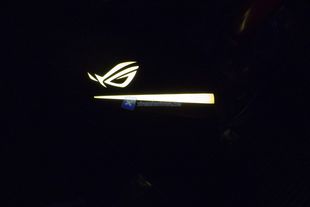

Vi lasciamo anche alla retroilluminazione di tipo RGB relativa la cover I/O.
