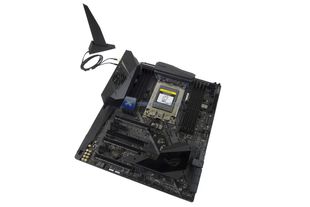

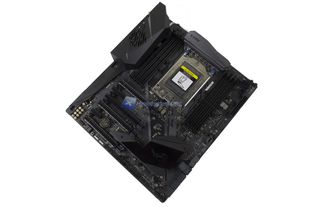

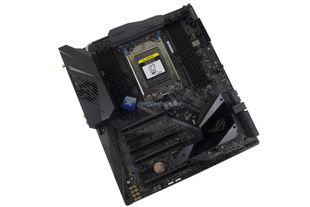

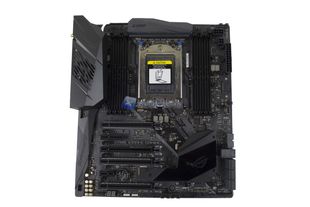

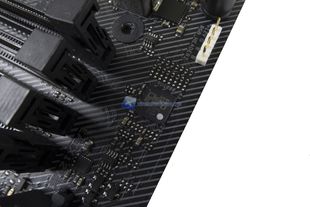

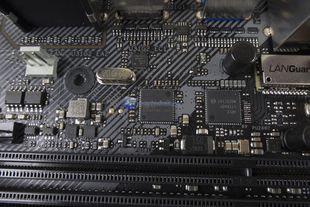

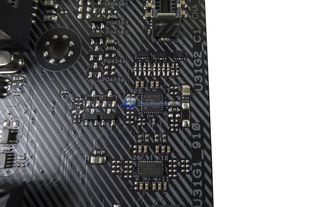

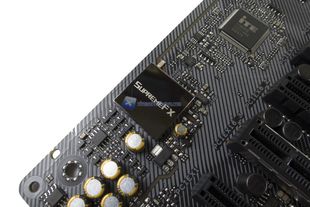

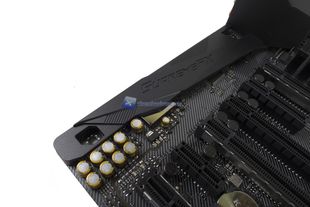

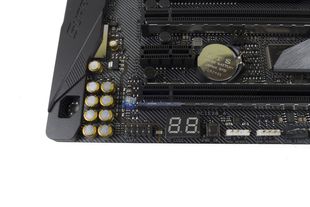

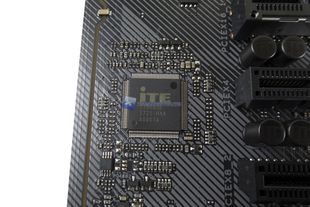

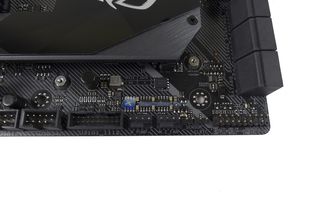

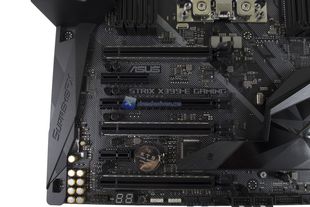

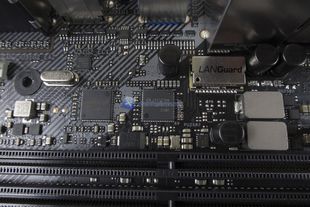

Passiamo ad analizzare la ASUS ROG Strix X399-E Gaming. La scheda madre ASUS ROG Strix X399-E Gaming come è facile intuire/vedere non è nel formato ATX ma bensì E-ATX ovvero Extended ATX; quest'ultimo prevede un formato, per la larghezza, leggermente superiore. Modelli in formato E-ATX li possiamo trovare anche con la controparte Intel e socket LGA 2066 (X299). La ASUS ROG Strix X399-E Gaming appartiene alla fascia HEDT di AMD così come i modelli X299 o precedenti a quella Intel. Ritornando velocemente al formato E-ATX possiamo dirvi senza dubbio che tale formato permette di integrare maggior componentistica che si traduce in teoria in maggiori performance complessive. La ASUS ROG Strix X399-E Gaming adotta questo formato anche per avere spazio a sufficienza non solo per il generoso socket AMD TR4 ma anche per i relativi 8 slot di RAM e tutto ciò che vedremo a breve. Il design della ASUS ROG Strix X399-E Gaming è al solito classico elegante ma non senza quel tocco di aggressività caratteristico dei modello della ROG. La colorazione del PCB e di buona parte dei dettagli è grigia. La ASUS ROG Strix X399-E Gaming non fa a meno inoltre di una retroilluminazione di tipo RGB grazie al sistema AURA.

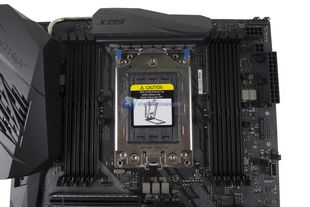

Partiamo dalla zona socket. La ASUS ROG Strix X399-E Gaming ci mostra in tutto il suo splendore il generoso socket AMD TR4 destinato a CPU HEDT AMD quali il Ryzen Threadripper 1920X o il 1950X (che utilizzeremo per testarla). CPU, in questo ultimo caso, da ben 16 Core e 32 Threads.

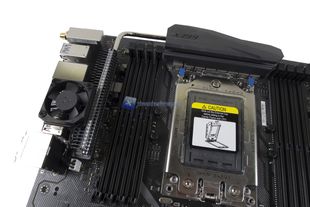

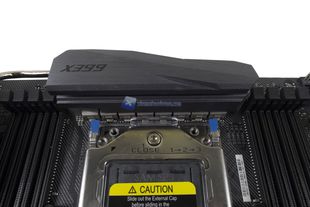

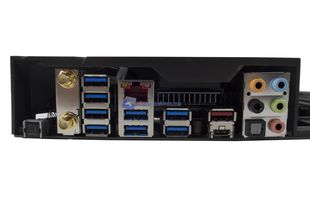

Nella parte alta del socket è possibile osservare un Heatsink in alluminio connesso a sua volta ad un Heatpipe che raggiungerà un corpo lamellare posto nel lato sinistro. Questo corpo lamellare è dotato a sua volta di una ventolina per dissipare il calore. Possiamo osservare ciò solo rimuovendo la cover in plastica che sormonta le porte I/O.

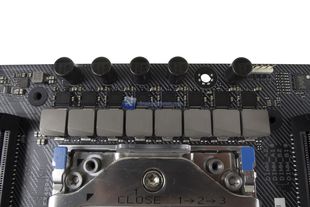

Rimosso tutto il necessario possiamo osservare la zona di alimentazione della ASUS ROG Strix X399-E Gaming. Questa è composta da 8 fasi di alimentazione gestite da un controller Digi+ ASP1405I. Troviamo anche MOSFET IR3555M, di condensatori 10K Black Metallic e induttori MicroFine in lega metallica.

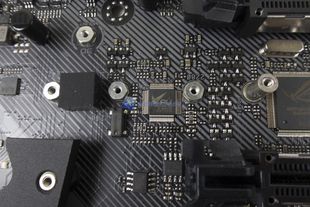

Dettaglio controller.

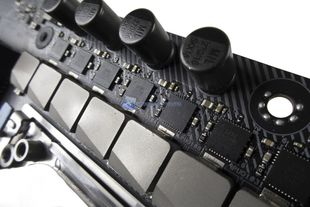

Dettaglio MOSFET.

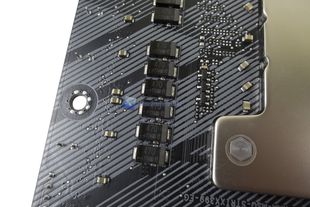

Dettaglio retro fasi PCB.

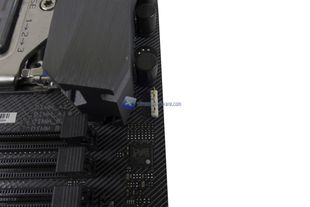

Presente anche il primo dei tre Header per strisce a LED (Addressable) nella parte alta.

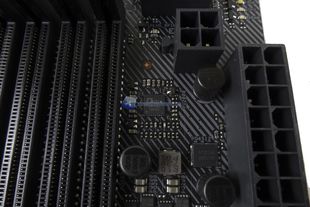

L’alimentazione della ASUS ROG Strix X399-E Gaming è affidata al solito connettore 8 Pin EP più un 4 Pin ausiliario. Nella stessa zona troviamo il connettore ATX 24 pin e due Header (4 Pin) dedicati ad un eventuale pompa di un AIO, alla ventola aggiuntiva di un dissipatore ad aria, e al connettore principale del dissipatore.

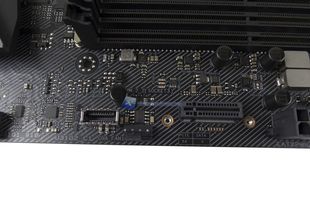

Poco più sotto troviamo il connettore USB 3.1 e il connettore per installare un SSD M.2 in posizione verticale con relativo supporto in plastica incluso nel bundle.

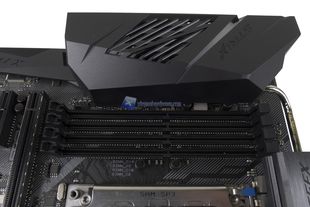

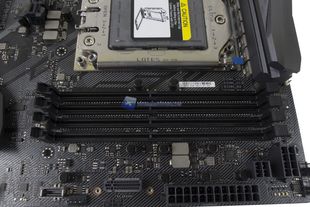

Diamo velocemente uno sguardo anche agli 8 slot di RAM DDR4 divisi quattro per lato. La frequenza massima certificata e supportata è di 3600 MHz mentre nel BIOS troveremo 4000 MHz come massimo valore.

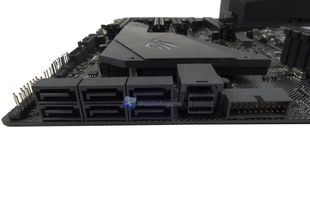

Proseguendo sul lato destro arriviamo alle porte SATA. La ASUS ROG Strix X399-E Gaming ne ha sei che risultano sufficienti per un utilizzo, dal punto di vista dello Storage, assolutamente classico. Troviamo anche un connettore U.2 e il connettore USB 3.0 ruotato di 90 gradi.

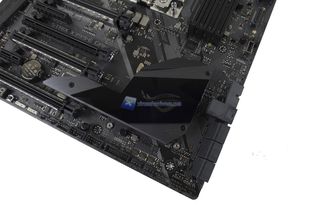

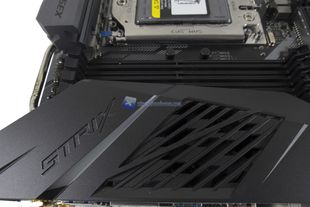

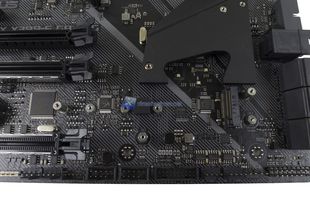

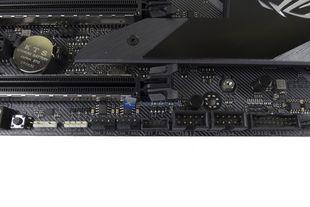

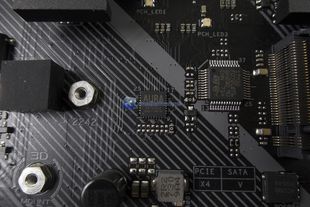

Ora dando uno sguardo dall’alto possiamo osservare l’Heatsink di forma a L con un taglio molto aggressivo. L’Heatsink inoltre e in realtà si costituisce di due parti di cui la principale è la cover per lo slot M.2 inferiore in formato 22110. La secondaria dotata anche di LED RGB relativa il chipset X399.
